Rozsdamentes acél elektróda E308L-17 2,0 mm x 300 mm OK 61.30 ESAB 1,4 kg

Termék részletes leírása

Rozsdamentes acél elektróda E308L-17 2,0 mm x 300 mm OK 61.30 ESAB 1,4 kg

Alacsony széntartalmú bevonatú rozsdamentes acél elektróda 19 Cr 10 Ni típusú acélok hegesztéséhez. Hasonló összetételű stabilizált rozsdamentes acélok hegesztésére is alkalmas, kivéve, ha az alapanyag teljes kúszási ellenállása szükséges.

Osztályozások:

• EN ISO 3581-A: E 19 9 L R 1 2 | SFA/AWS A5.4: E308L-17 | Anyagszám: 1.4316

Jóváhagyások:

• ABS (Rozsdamentes), CE – EN 13479, CWB – E308L-17, DB – 30.039.02, DNV-GL – VL 308 L, UKCA – EN 13479, VdTÜV – 00792

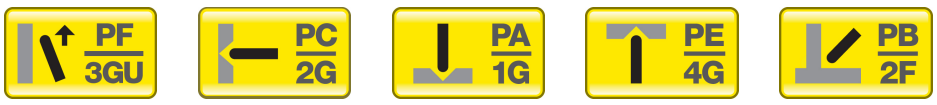

Műszaki paraméterek:

• VACPAC: Az elektródák vákuumcsomagoltak
• Csomagolás: 1,4 kg
• Darabszám a csomagban: ~ 115 db
• Átmérő: 2,0 mm
• Hossz: 300 mm
• Áram: 35–65 A
• Feszültség: 29 V
• Hatékonyság: 55%
• Fixálási idő 90%-os I max. esetén: 29 másodperc
• Leválasztási sebesség: 0,8 kg/h
• Hegesztőáramok: DC+, AC
• Ötvözet típusa: Ausztenites CrNi
• Bevonat típusa: Savas rutil
• Min. AC OCV: 50 V
• Ferrittartalom: FN 3–10

HEGESZTŐANYAG KÉMIAI összetétele (%):

• C: 0,03 | Mn: 0,7 | Si: 0,9 | Ni: 10,0 | Cr: 19,3 | N: 0,09 | FN WRC-92: 5

HEGESZTÉSI VARRAT MECHANIKAI TULAJDONSÁGAI (ISO – Hegesztett állapotban):

• Folyási szilárdság: 430 MPa
• Szakítószilárdság: 580 MPa
• Nyúlás: 45%

Ütőmunka (Charpy V-bevágás, ISO – Hegesztett állapotban):

• +20 °C-on: 70 J
• –60 °C-on: 49 J
